配線ユニット
(商品名：HKユニットケーブル)
HKユニットケーブルとは
「Ｈ＝はいせん、Ｋ＝かんたん」をキャッチフレーズに、住宅内の電気配線をプレカットし、ユニット化させた製品で、VVFケーブルの屋内配線（スイッチやコンセント、照明器具、分電盤などにつなぐ）工事の省力化を図ることができます。当社では1984年から製造を開始し、30年以上に亘って戸建住宅・マンション・アパート・ホテル・工場等へ納入しております。

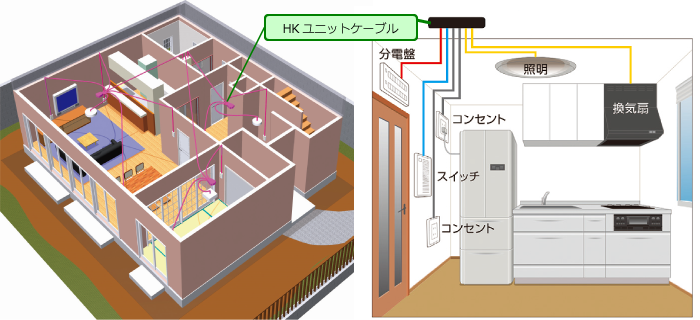

戸建住宅施工イメージ
構造・仕様
当社製品は日本電線工業会（JCS）認定品として「半円筒型タイプ」をメインに、狭隘天井用の「平角型タイプ」及び環境に配慮した「エコタイプ」などを取り揃えておりますので、各種用途に合わせたご提案が可能となっています。

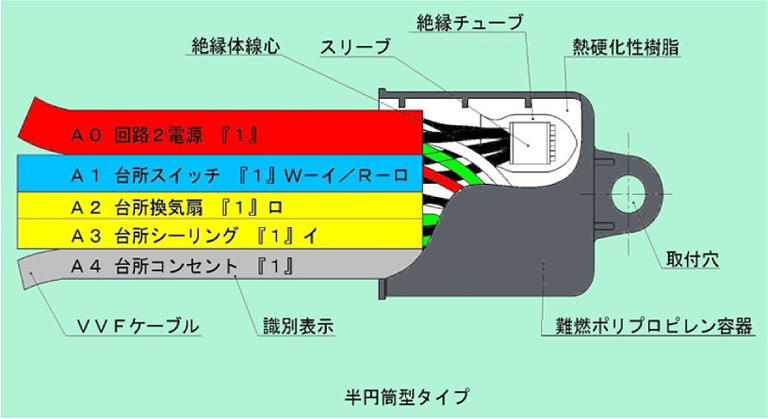

構造（半円筒型タイプの場合）
鉛を含まないＶＶＦケーブル４色（灰、赤、黄、青）と重ね合わせ用スリーブを使用して分岐接続し、結線部に絶縁チューブで絶縁処理を施しています。
またモールド（カップ部分）は難燃樹脂製で、内部は熱硬化性樹脂成型による絶縁処理を施しております。
またモールド（カップ部分）は難燃樹脂製で、内部は熱硬化性樹脂成型による絶縁処理を施しております。
仕様
[半円筒型タイプ]
■外観
■寸法図
■寸法表
| タイプ | L1(mm) | L2(mm) | L3(mm) | 最大分岐数 |
|---|---|---|---|---|
| φ40 | 46 | 46 | 99 | 10本以下 |
| φ45 | 49 | 49 | 99 | 12本以下 |
| φ55 | 56 | 56 | 99 | 16本以下 |
| φ65 | 64 | 64 | 99 | 20本以下 |
| φ75 | 74 | 74 | 109 | 25本以下 |
■仕様書 『半円筒型タイプ』
[平角型タイプ]
■外観
■寸法図
平角型タイプ
（ケース形状Ａ）
（ケース形状Ａ）
平角型タイプ
（ケース形状B）
（ケース形状B）
■寸法表
| サイズ | L1 (mm) |
L2 (mm) |
L3 (mm) |
最大 分岐数 |
ケース 形状 |
|---|---|---|---|---|---|
| HK-8 | 80 | 90 | 35 | 8本以下 | B |
| HK-12 | 110 | 90 | 35 | 13本以下 | B |
| HK-20 | 160 | 90 | 35 | 21本以下 | B |
| HK-30 | 220 | 90 | 35 | 32本以下 | A |
■仕様書 『平角型タイプ』
活用メリット
1.高品質・高信頼性
HKユニットケーブルは日本電線工業会のJCSに認定された製品として、図面作成から出荷まで単一データを使用し、国内専門工場にて分岐接続部の加工することで、高品質と高信頼性を得ています。また全数回路検査を行っていますので、結線間違いや誤配線によるトラブルを防止できます。
2.配線工事時間の短縮に伴う工期短縮・コストダウン実現
当社製品を活用すれば、配線工事時に従来必要であった結線処理、ジョイントBOX取付及び通電検査が不要となり、工期短縮及び工事費の圧縮が見込めます。またカラーVVFの使用及び表示マークの連続印字（表示間隔を400mm以下）により、作業性の向上が見込めます。

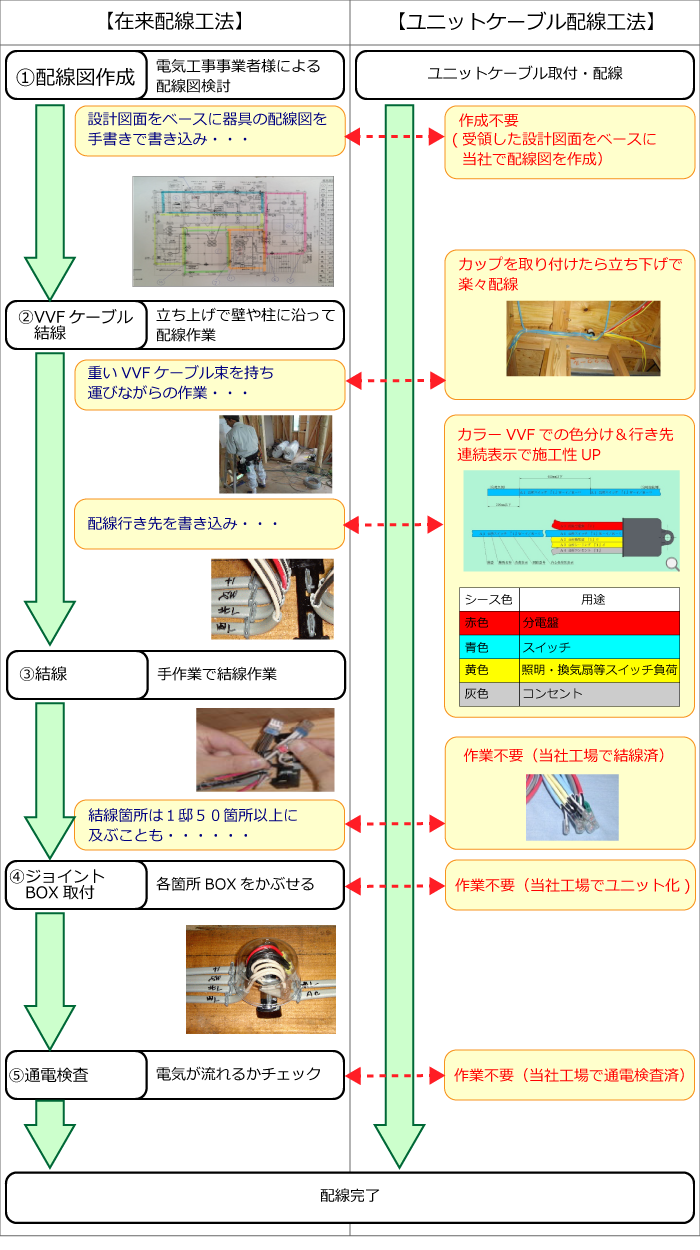

■在来配線工法とユニットケーブル配線工法の違い

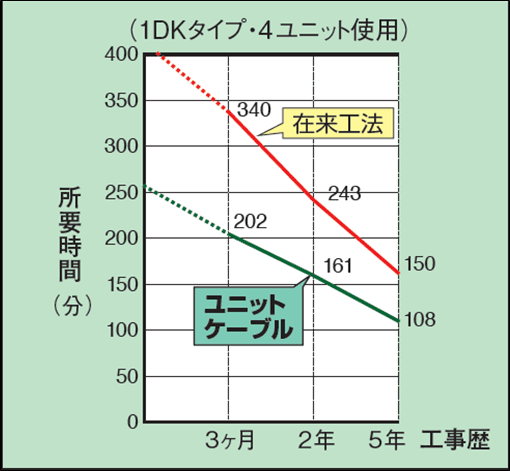

■施工熟練度による工数比較例
3.電気図面の長期保存が可能
CADでの図面設計により電子データとして保存が可能で、リフォーム・リノベーション、メンテナンス時の現状配線の確認やスイッチ・コンセント等の配線器具の拾い出しが容易となります。
【サンプル】

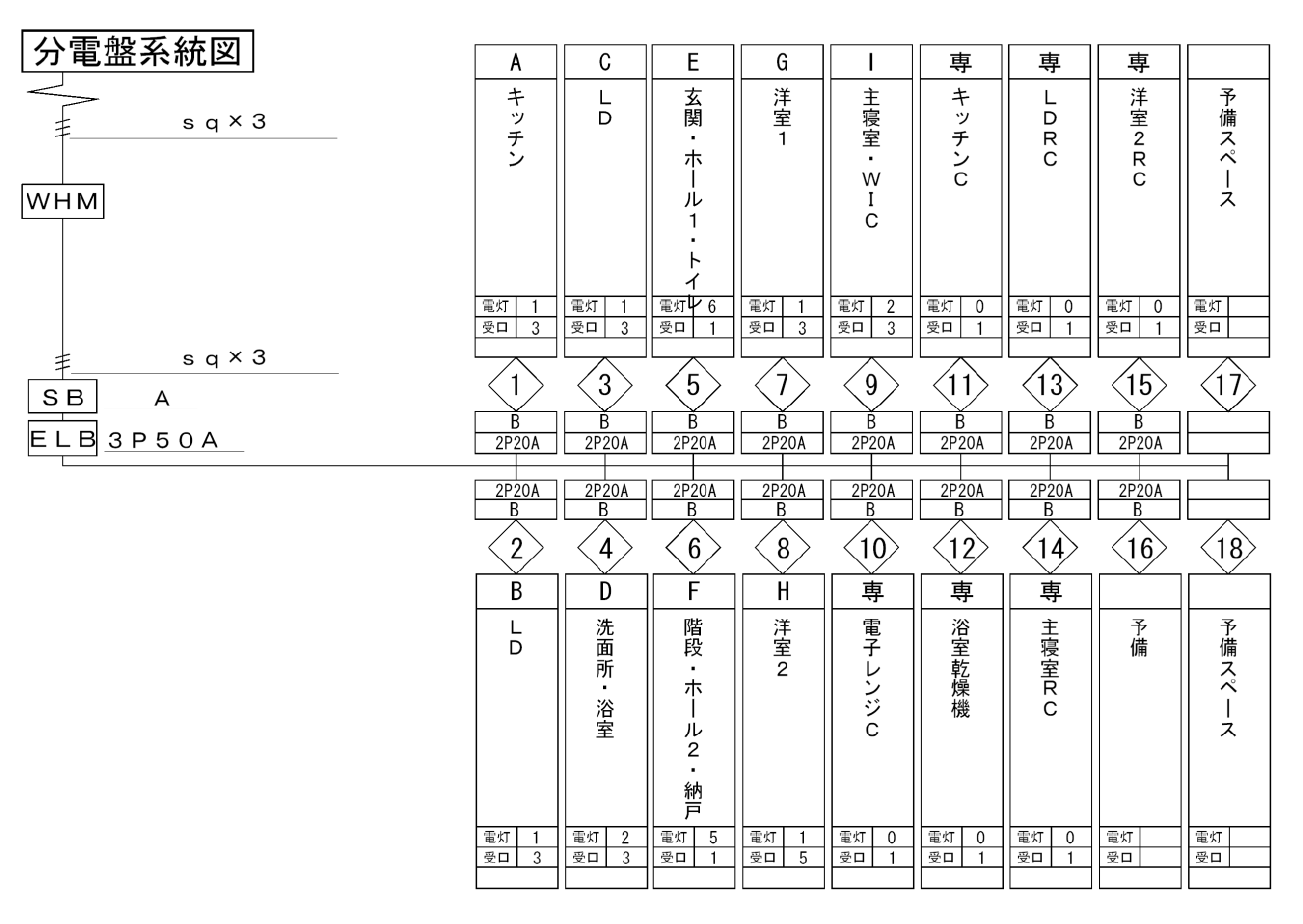

■分電盤結線図例

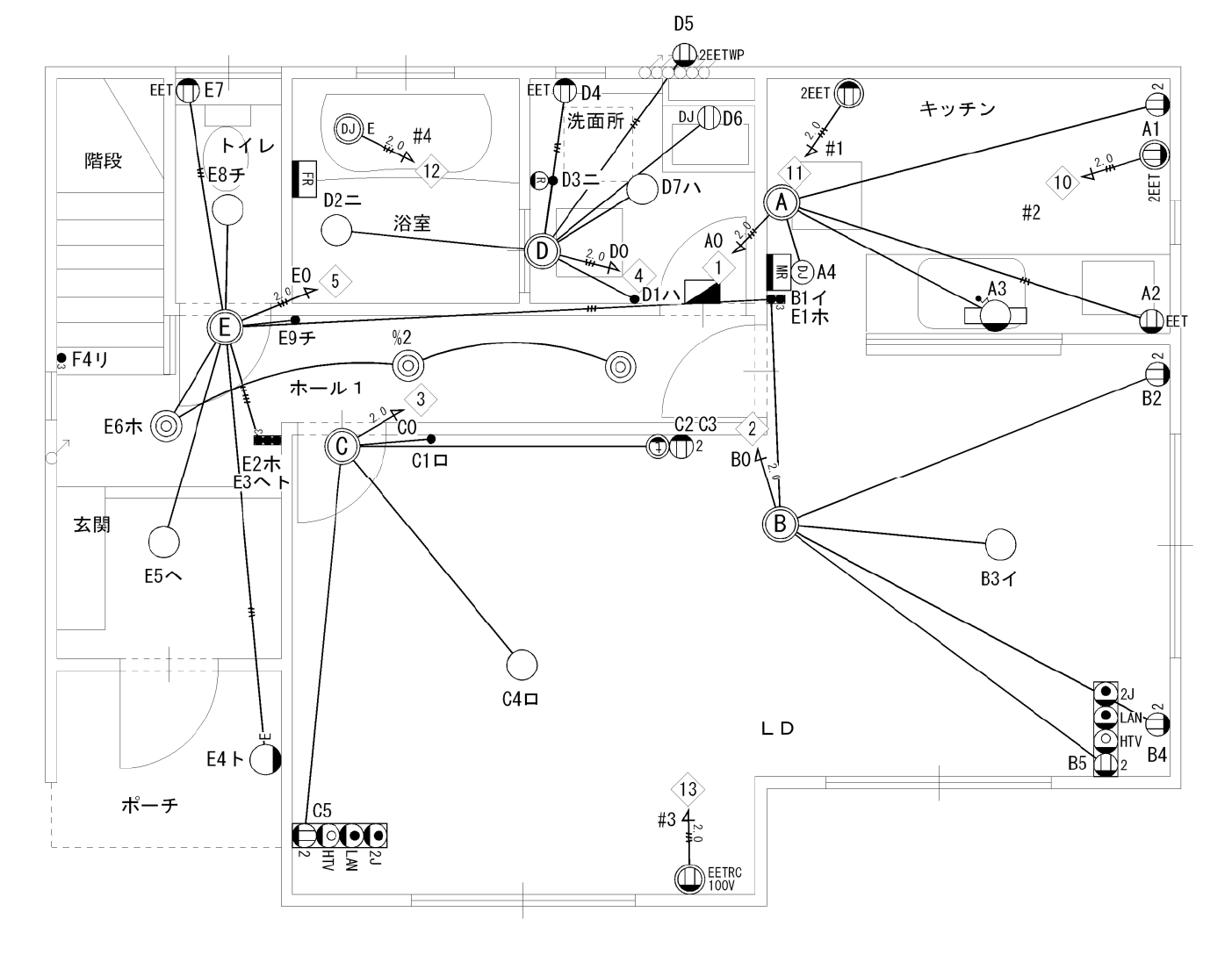

■ユニット配線図例

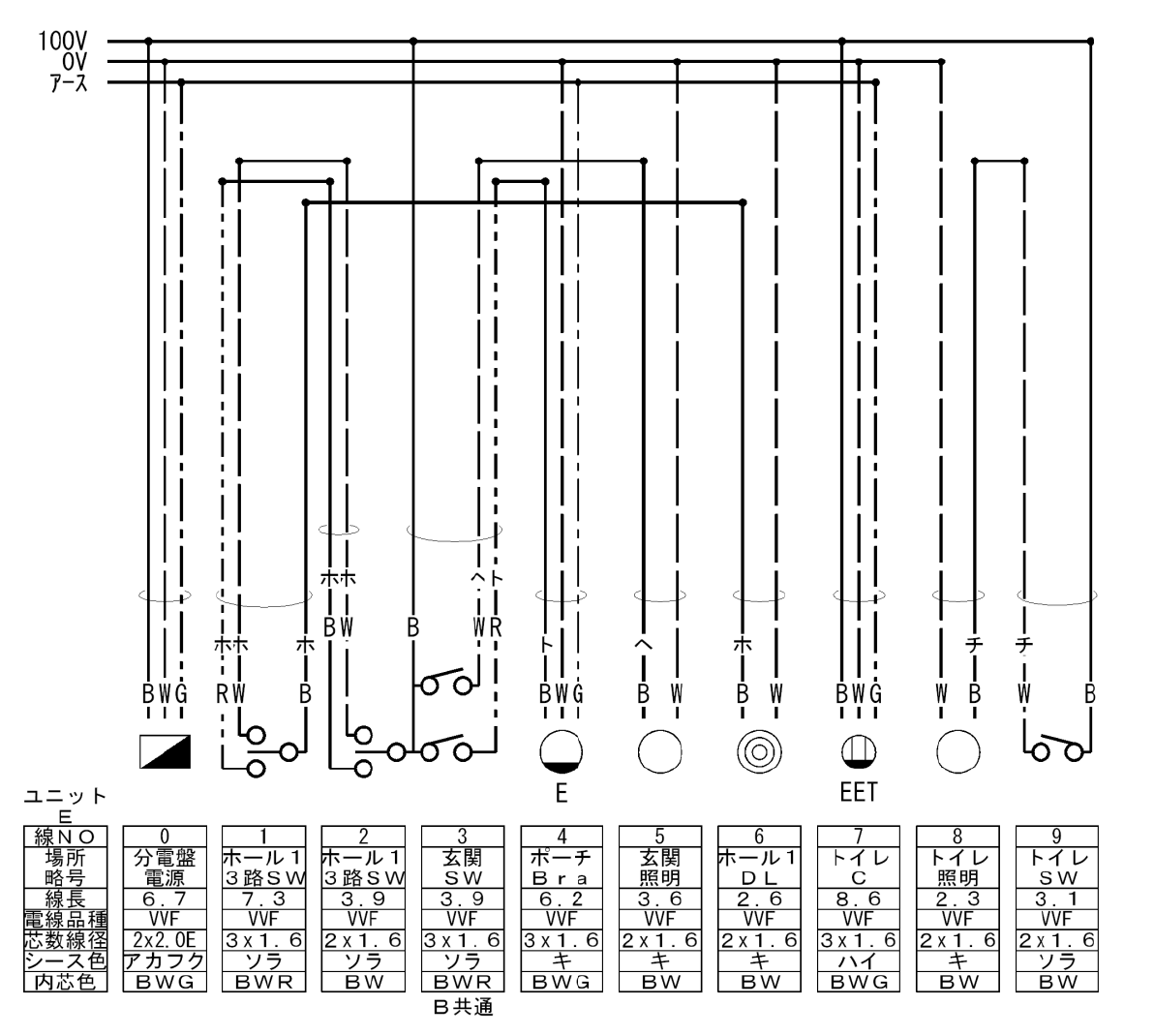

■結線図例
情報複合ケーブル他製品
情報複合ケーブル
テレビジョン受信用同軸ケーブルとLAN配線又は電話用配線ケーブルを1本のケーブルに集約し、戸建住宅・集合住宅の宅内情報先行配線システムに適した情報複合ケーブルを取り揃えています。
[特長]
-
テレビ・LAN・電話3系統の一括配線で施工時間短縮
（テレビと電話又はLANの平行ケーブルも対応可） - 配管不要で簡単施工
- コネクタ加工も可能

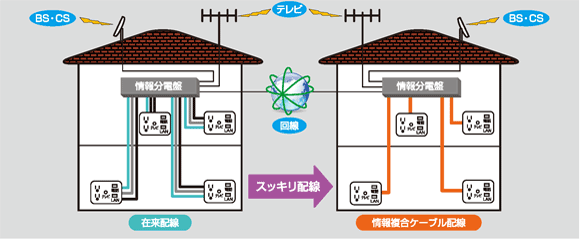

■構造図
■施工イメージ
■仕様書 『情報複合ケーブル』
RSDコネクタ
住宅の屋内配線にてVVFケーブルの接続を行う場合、従来は接続箱などを設けて現場にて接続作業を行いますが、RSDコネクタ付ケーブルは予め工場にて
コネクタを取り付けることにより、現場での接続作業の簡略化と安定した品質を実現します。
■仕様書 『RSDコネクタ』
