ブランチケーブル

ブランチケーブルとは

幹線ケーブルと分岐ケーブルの分岐接続や回路結線等を予め工場で加工したプレハブケーブルで、現場作業の省力化及び工期の短縮化を実現できます。当社ではビル・マンション向け電力・情報ブランチケーブルを中心に、トンネル照明、太陽光発電設備及び転落防止可動柵向け等多種多様な配線ニーズに対応しています。

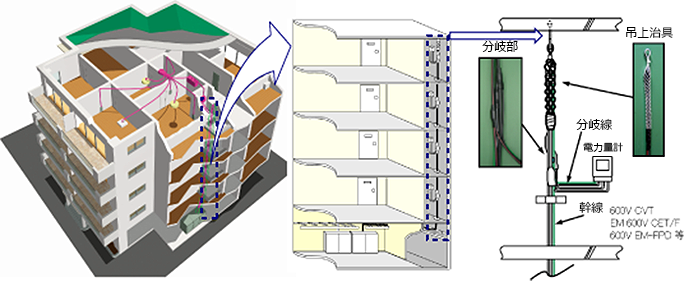

マンション施工イメージ

施工イメージ

活用メリット

工事品質の安定性と信頼性の向上

分岐加工は作業環境の良い工場で実施されるので絶縁不良・接触不良等の工事ミスを防止できます。

工事コストの大幅低減

現場作業ではケ-ブルの吊上・中間支持だけとなり、作業時間が短縮され、作業員も小人数で済みます。

スムーズな工程管理

スピーディーな納期対応により工程管理が容易になります。

ラインナップ

電力ブランチケーブル

ビルやマンション向けに使用される縦幹線系電気配線を工場で加工したプレハブケーブルです。当社製品は分岐部がコンパクト設計になっているため、引き上げ作業の負担を軽減することができます。

また防爆処理が施された製品として、消防庁から認められており、パイプシャフト内でガス管との併設が可能となります。

当社では幹線ケーブルに600V架橋ポリエチレン絶縁ビニルシースケーブルを使用した『CVタイプ』に加え、エコ対応製品である『EM-CE/Fタイプ』及び耐火性に優れた『耐火タイプ』を取り揃えております。

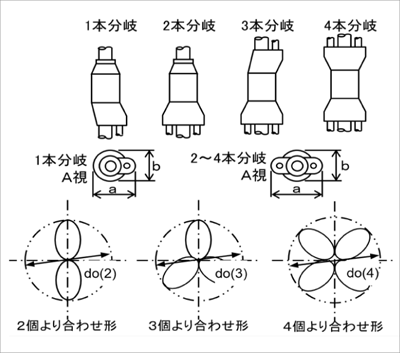

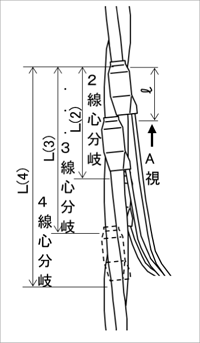

■構造図[CV・EMーCE/Fタイプ代表例](耐火タイプ除く)

幹線
サイズ
(mm2)
分岐サイズ
本数
(mm2)
各部の寸法(約mm)
a b l 2個より合わせ形 3個より合わせ形 4個より合わせ形
do(2) L(2) do(3) L(3) do(4) L(4)
60 5.5~14X2 41 29 110 50 200 55 300 60 400
100 5.5~14X2 46 32 110 60 200 65 300 70 400
150 5.5~14X2 53 40 110 70 200 75 300 85 400
60 5.5

14X3・4
53 40 125 90 230 95 330 125 430
100 5.5

22X3・4
55 42 125 90 230 115 330 125 430
150 5.5・8

22X3・4
55 42 125 90 230 115 330 125 430
幹線サイズ(mm2) 60 100 150
分岐サイズ本数
(mm2)
5.5

14X2
5.5

14X2
5.5

14X2





(約mm)
a 41 46 53
b 29 32 40
l 110 110 110
2個より合わせ形 do(2) 50 60 70
L(2) 200 200 200
3個より
合わせ形
do(3) 55 65 75
L(3) 300 300 300
4個より合わせ形 do(4) 60 70 85
L(4) 400 400 400
幹線サイズ(mm2) 60 100 150
分岐サイズ本数
(mm2)
5.5

14X3・4
5.5

22X3・4
5.5・8

22X3・4





(約mm)
a 53 55 55
b 40 42 42
l 125 125 125
2個より合わせ形 do(2) 90 90 90
L(2) 230 230 230
3個より
合わせ形
do(3) 95 115 115
L(3) 330 330 330
4個より合わせ形 do(4) 125 125 125
L(4) 430 430 430

■仕様書 『電力ブランチケーブル』

トンネル照明用ブランチケーブル

照明用の電気配線を工場で加工したプレハブケーブルです。従来トンネル電気配線におけるケーブル分岐加工は現場作業が中心でしたが、水密性(防水性・防爆性)の観点から、専門工場で分岐モールド加工を施したプレハブケーブルを使用されるケースが多くなっています。

更に当社では、分岐線の端末に取り付けたコネクタ(器具直付型あるいは直線接続型)により照明器具へ簡単に接続でき、現場における作業を大幅に軽減して工期を短縮します。

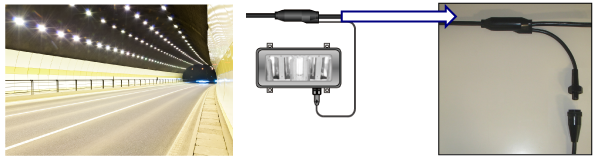

■施工イメージ

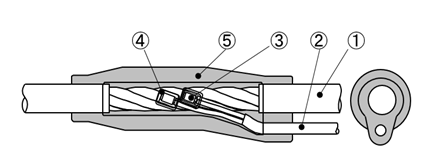

■構造図

[分岐部部分]
①幹線ケーブル
②分岐線ケーブル
③分岐スリーブ
④相間絶縁処理
⑤ビニルモールド
 (orポリエチレンモールド)
[コネクタ部分]
器具直付型コネクタ
直線接続型コネクタ

■仕様書 『トンネル照明用ブランチケーブル』

転落防止用可動柵ブランチケーブル

転落防止可動柵用向け配線を工場で分岐加工したプレハブケーブルです。

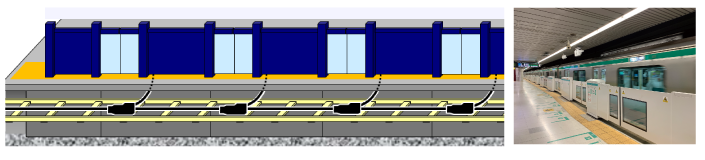

■施工イメージ

転落防止用可動柵ブランチケーブル施工イメージ

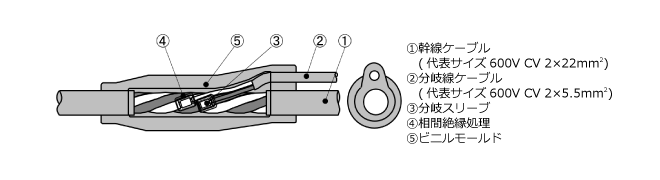

■構造図

転落防止用可動柵ブランチケーブル構造図

■仕様書 『転落防止用可動柵ブランチケーブル』

VVFブランチケーブル

テナントやオフィスその他共用部の照明用配線を工場で分岐加工したプレハブケーブルです。

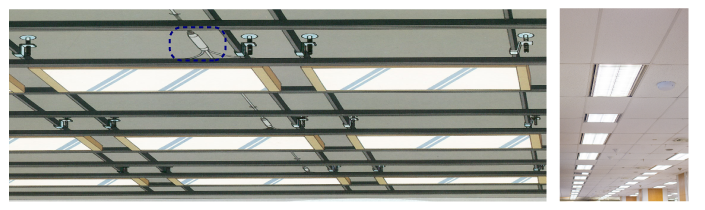

■施工イメージ

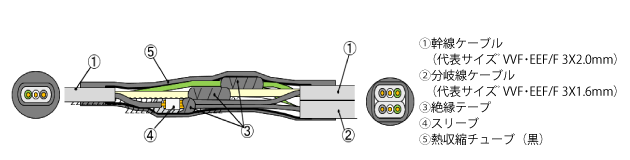

VVFブランチケーブル構造図

■構造図

VVFブランチケーブル構造図

■仕様書 『VVFブランチケーブル』

太陽光発電設備用コネクタ付ケーブル

太陽光発電設備用の電気配線を工場で予め加工したコネクタ付ケーブルです。

■仕様書 『太陽光発電設備用コネクタ付ケーブル』

情報系ブランチケーブル

変化に富んだ情報化社会への対応を可能にするバリエーション豊富な情報系ブランチケーブルです。

主に中層低層階向けマンションの電話用、LAN配線用及び水道検針用途で使用され、多種多様のバリエーションに対応が可能です。

■構造図

主な用途ケーブル 電話用 FCPEV 0.65mm-2P、3P
LAN配線用 UTP-5e 0.5mm-4P
水道検針用 LEV 0.9mm-3P、LVV 0.5sq-3c、5c
配列図
適用本数 1~6本 7~18本 19~30本 31~36本
外径 17~20mm 28~33mm 39~46mm 50~58mm

■仕様書 『情報系ブランチケーブル』
